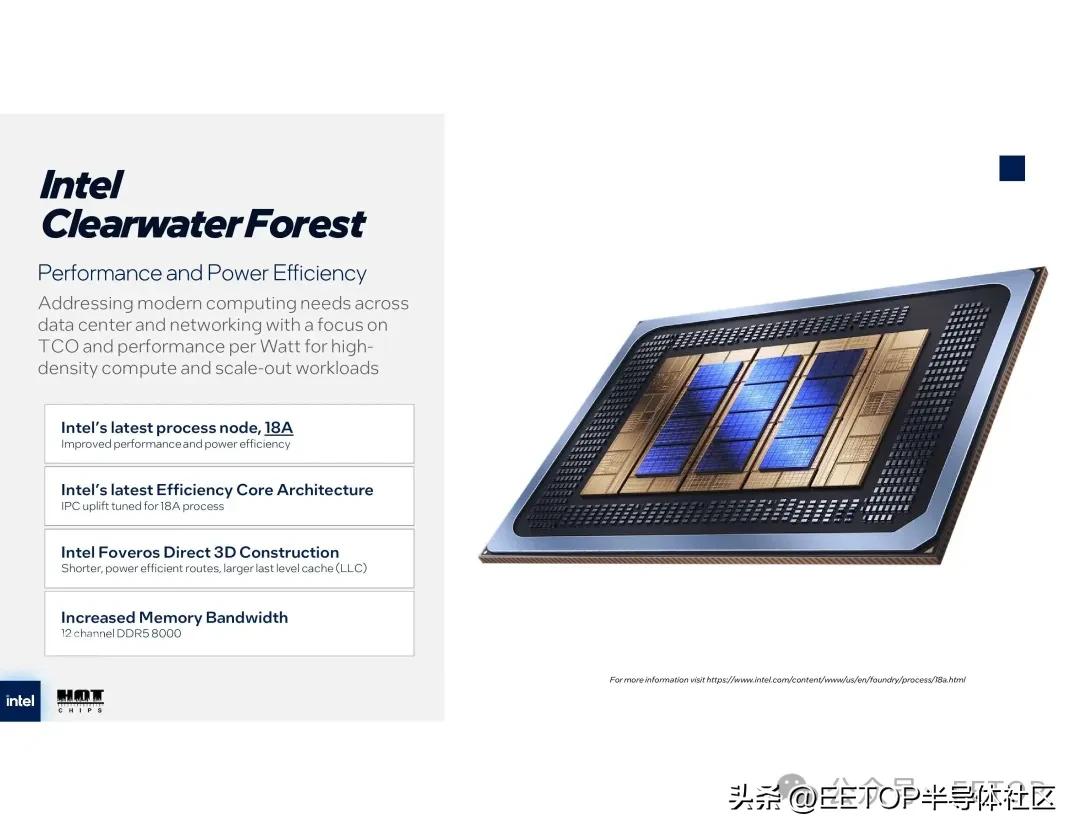

周一,英特尔在加州库比蒂诺举行的 Hot Chips 研讨会上正式发布了其首款全能效核心至强处理器。这款代号为 Clearwater Forest(清水森林)的处理器,是英特尔基于下一代 18A 工艺打造的首款至强芯片。

该处理器计划于 2026 年出货,搭载 288 个能效核心,双路配置下可提供最高 576 核心,同时配备超过 1152MB 的三级缓存,性能强劲。从纸面参数来看,这是英特尔为缩小数据中心能效比差距的又一次尝试,也是对 AMD EPYC 系列发起的直接挑战。

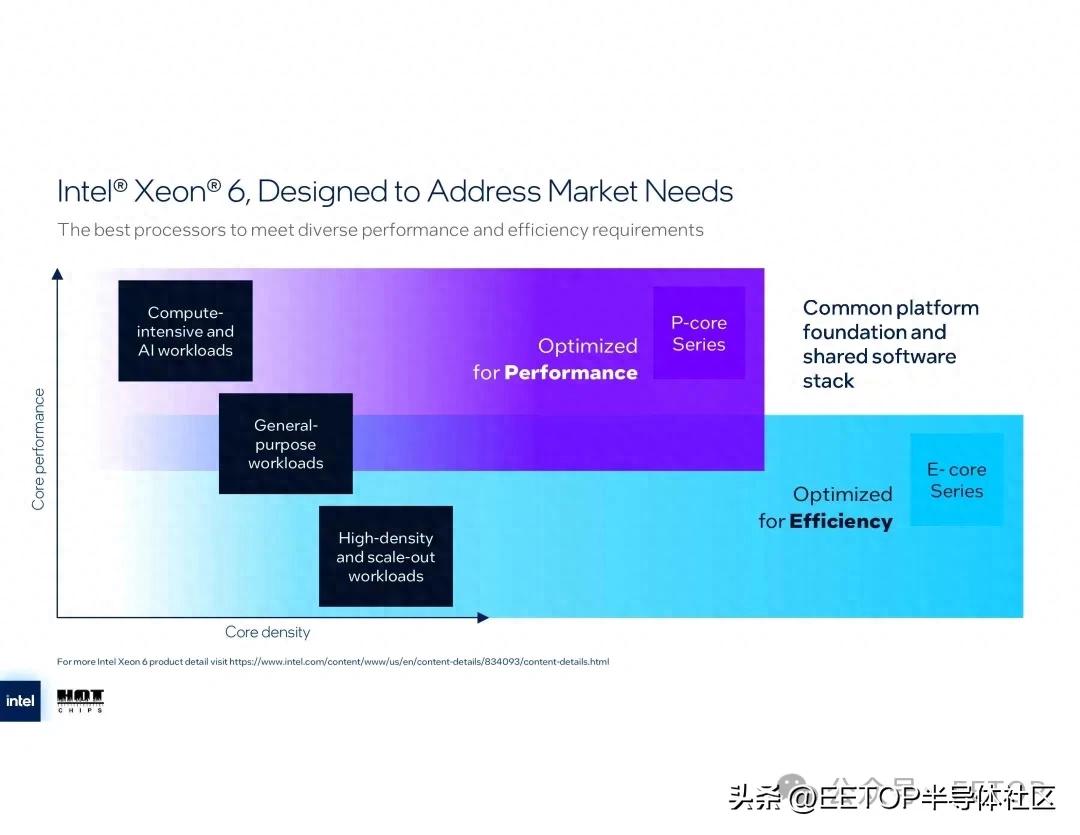

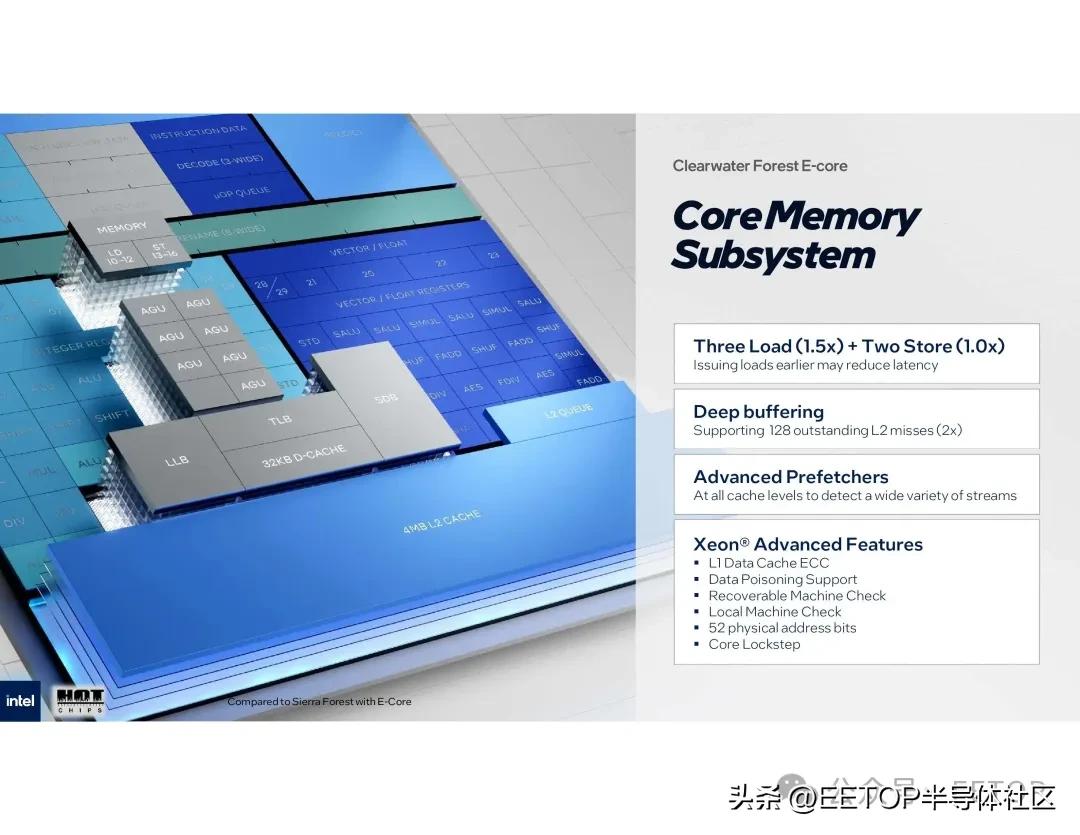

HotChips 2025:18A 工艺首次亮相!英特尔展示288核新至强(图1)


HotChips 2025:18A 工艺首次亮相!英特尔展示288核新至强(图2)


HotChips 2025:18A 工艺首次亮相!英特尔展示288核新至强(图3)


HotChips 2025:18A 工艺首次亮相!英特尔展示288核新至强(图4)


HotChips 2025:18A 工艺首次亮相!英特尔展示288核新至强(图5)


HotChips 2025:18A 工艺首次亮相!英特尔展示288核新至强(图6)


HotChips 2025:18A 工艺首次亮相!英特尔展示288核新至强(图7)


HotChips 2025:18A 工艺首次亮相!英特尔展示288核新至强(图8)


HotChips 2025:18A 工艺首次亮相!英特尔展示288核新至强(图9)


Darkmont 核心带来 IPC 微提升与大规模扩展能力

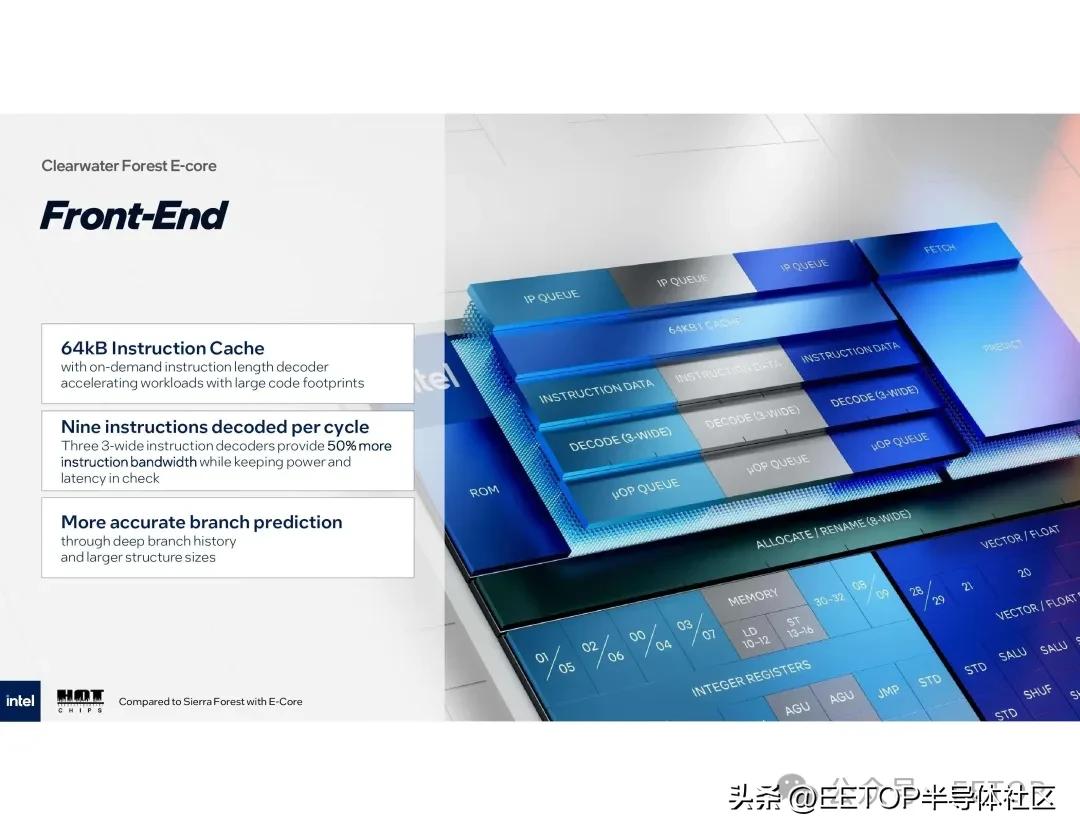

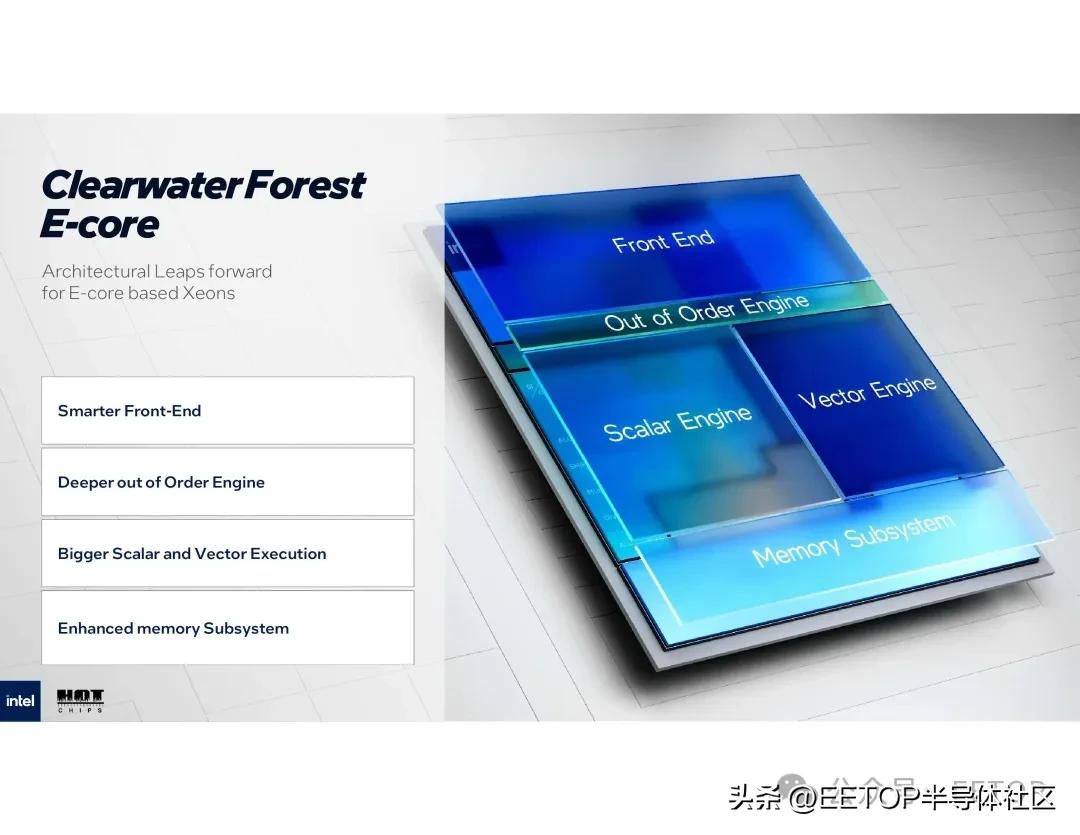

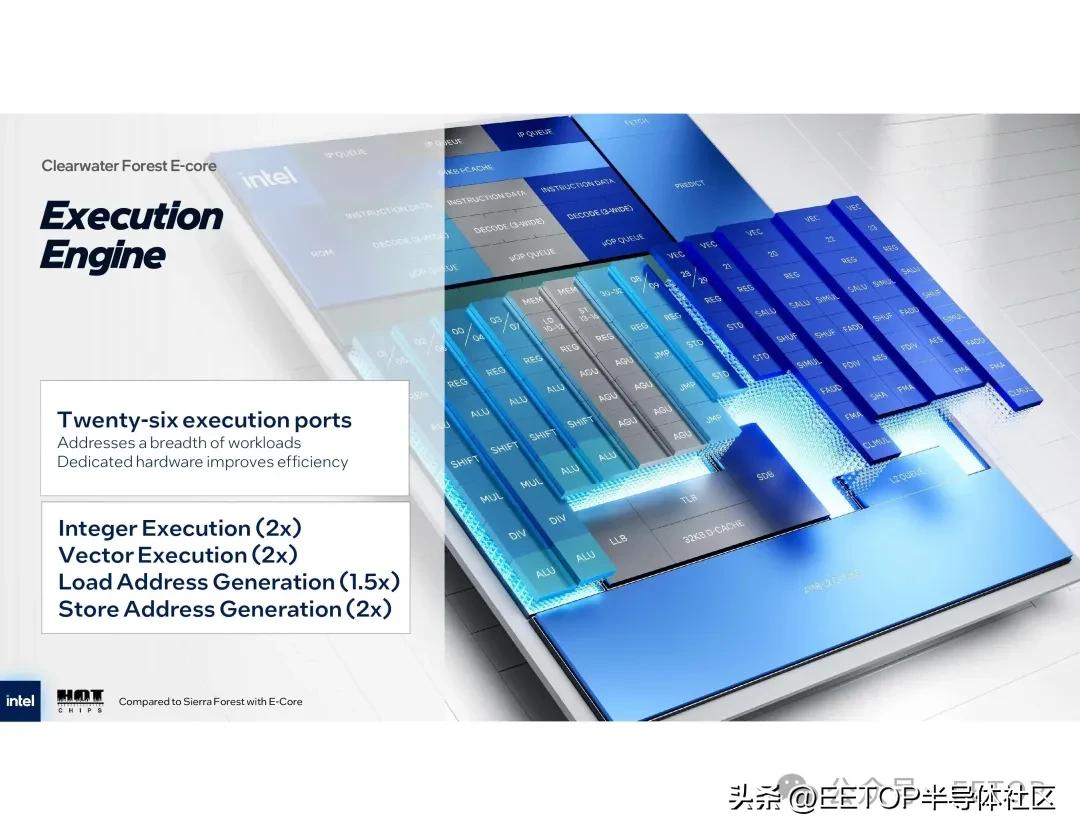

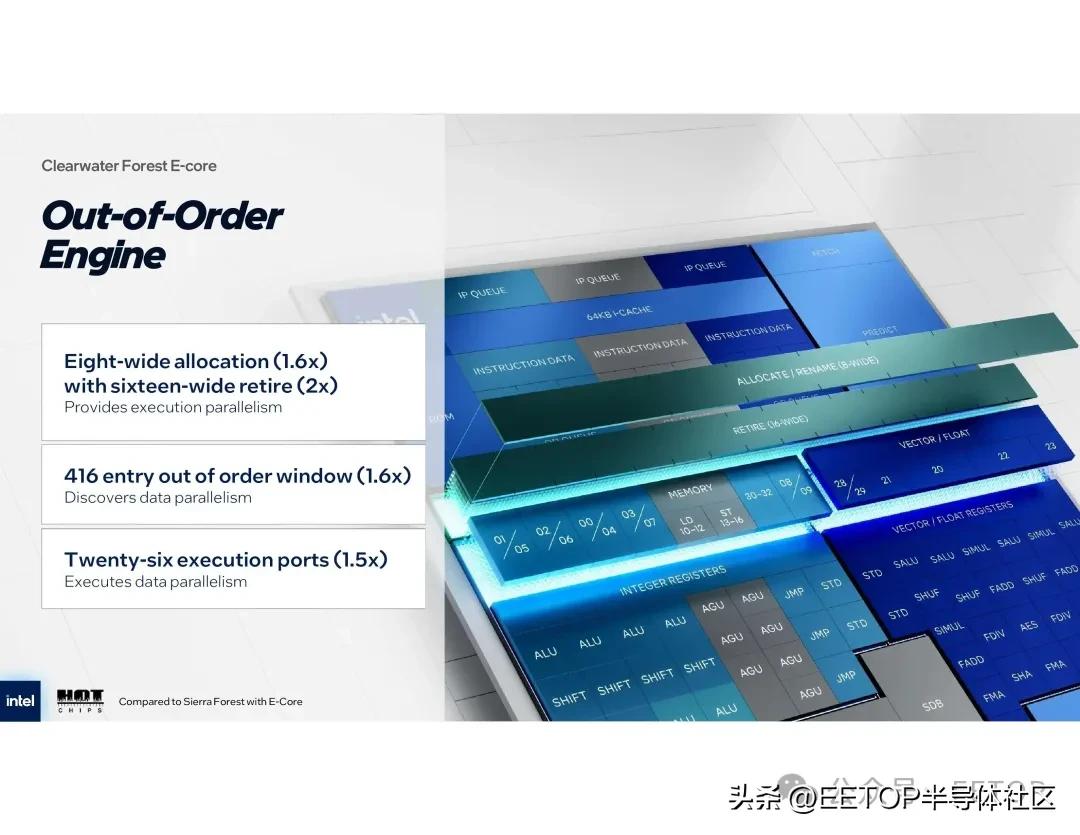

从架构上看,Clearwater Forest 可视为英特尔 144 核全能效核心至强处理器 Sierra Forest(塞拉森林)的精神续作,但进行了多项关键升级。全新的 Darkmont 能效核心采用更宽的 3x3 解码引擎、更深的乱序执行窗口和增强型执行端口,相比上一代 Crestmont 核心,每时钟周期指令数(IPC)提升约 17%。

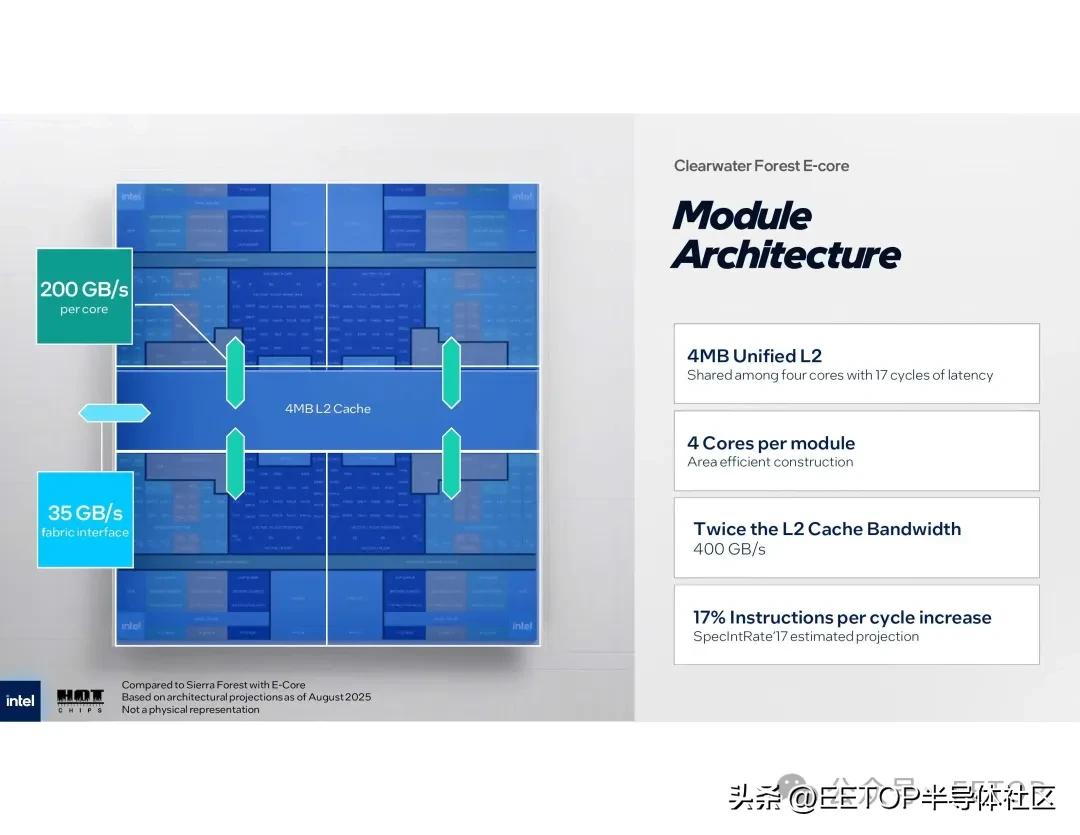

四个核心共享 4MB 二级缓存,芯片的 L2 带宽较 Sierra Forest 翻倍。将这一设计扩展至 288 个核心,使其成为专为处理多线程网络服务和 AI 推理任务打造的吞吐量怪兽。

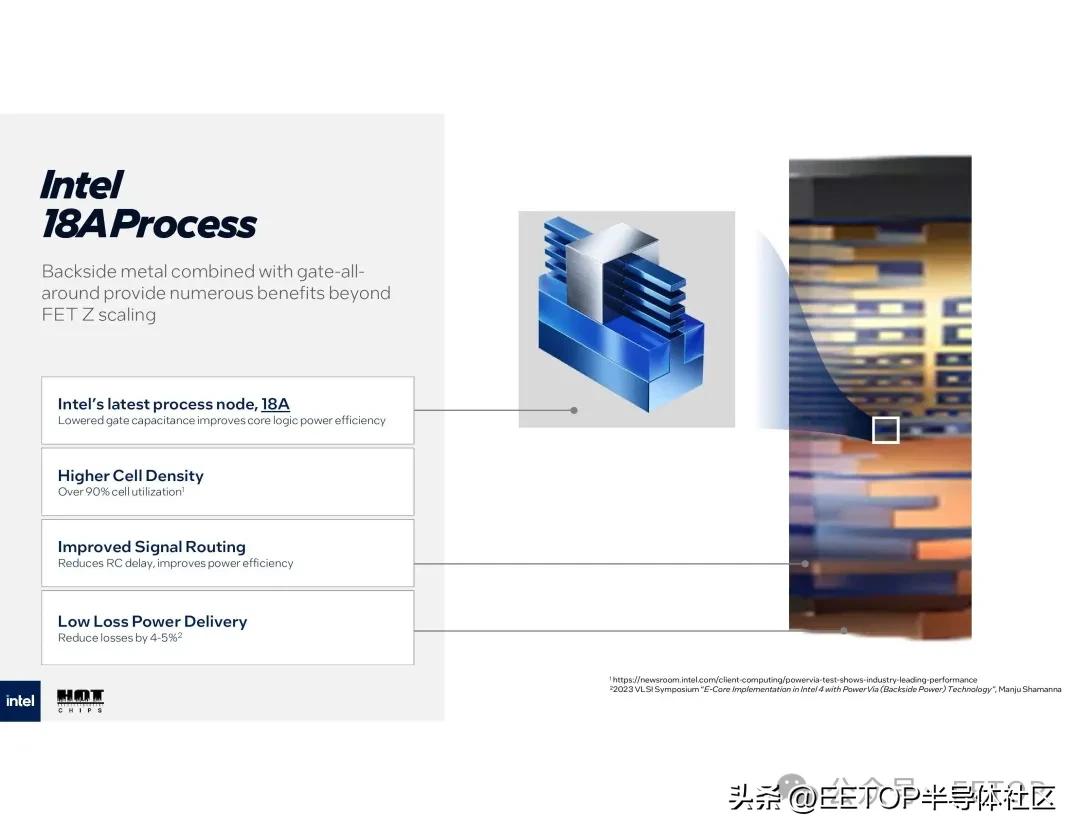

制程选择与核心数量同等重要。Clearwater Forest 是首批采用英特尔 18A 工艺的实际产品之一,该制程将 RibbonFET 晶体管与背面供电技术相结合。这实际上是英特尔针对近年来台积电和 AMD 凭借制程密度与能效优势占据市场主导地位的回应。通过分离电源和信号路由,英特尔宣称该技术可实现更高的单元利用率和更低的 IR 压降 —— 这些特性在数据中心电费高达数百万美元的情况下,正是超大规模运营商所关注的核心需求。

至强的新定义?

与 AMD 128 核的 Bergamo 处理器相比,Clearwater Forest 走的是完全不同的技术路线。AMD 核心支持同步多线程(SMT)、AVX-512 级向量单元及更高的单线程性能。而英特尔的核心并不追求极致 IPC,而是聚焦规模扩展。这意味着 Clearwater Forest 可能不会在高性能计算或 AI 训练基准测试中拔得头筹,但在原始线程数量和总吞吐量上,英特尔称其大幅领先。理论上,双路 Clearwater Forest 服务器每机架可支持超过 1000 个虚拟 CPU,且英特尔宣称其能效比相较前代至强提升 3.5 倍。

更关键的问题在于,客户是否会认同英特尔“能效优先” 的技术路线。数十年来,至强一直是高性能核心(P-core)的代名词,但 Clearwater Forest 截然不同—— 这是一款不追求基准测试排名,而是专注于在不突破功耗预算的前提下,最大化单机架工作负载承载能力的数据中心处理器。如果英特尔的参数能够兑现,该公司期望 Clearwater Forest 不仅是一代新产品,更将重新定义“至强” 的技术内涵。
